معلمات المنتج
| غرض | مواصفة |
|---|---|
| مادة | الكربون الصلب (1045، 4140)، الفولاذ المقاوم للصدأ (304، 316) |
| سماكة | 3 ملم – 30 ملم |
| تسامح | ±0.1 مم قياسي، ±0.02 مم متاح |
| سطح | مطحون، أكسيد أسود، مطلي بالزنك، مطلي بالمسحوق |
| موك | 10 قطع |
وصف

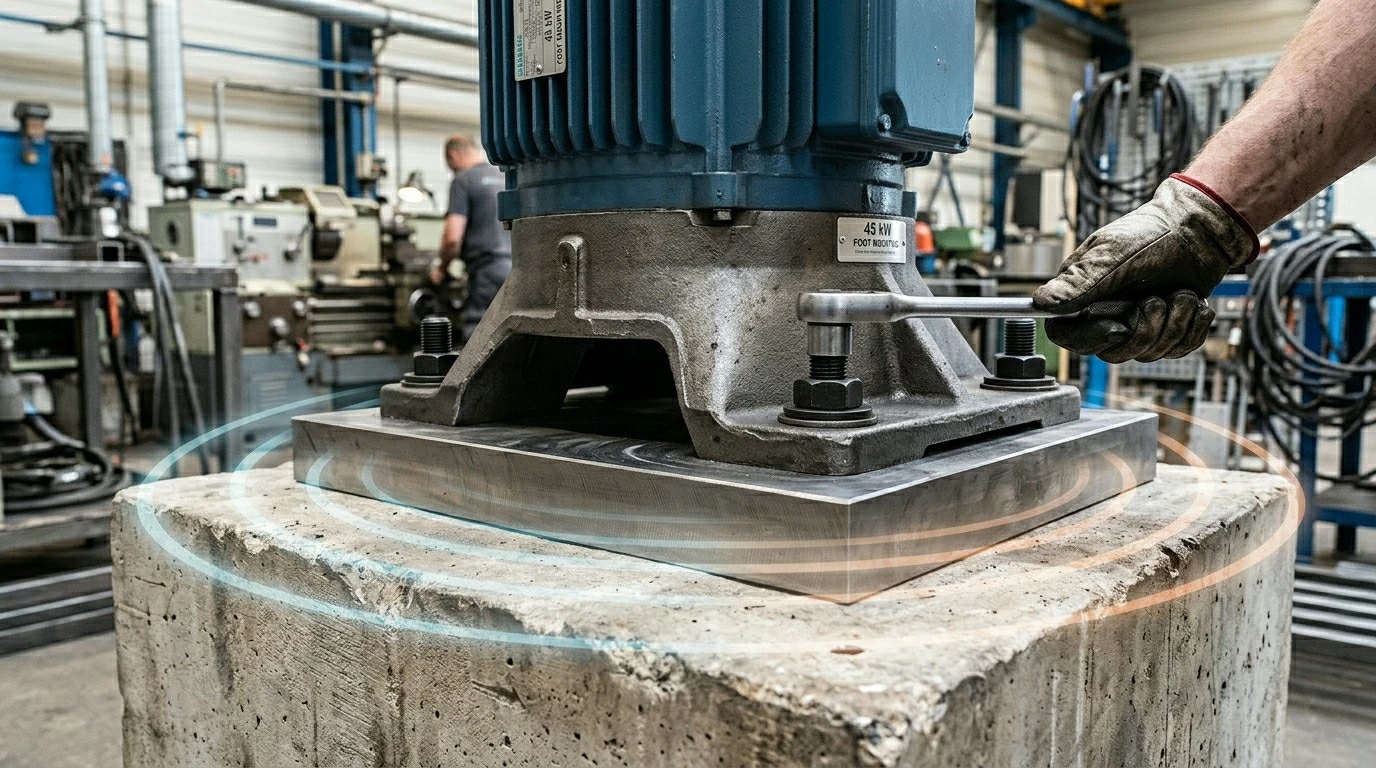

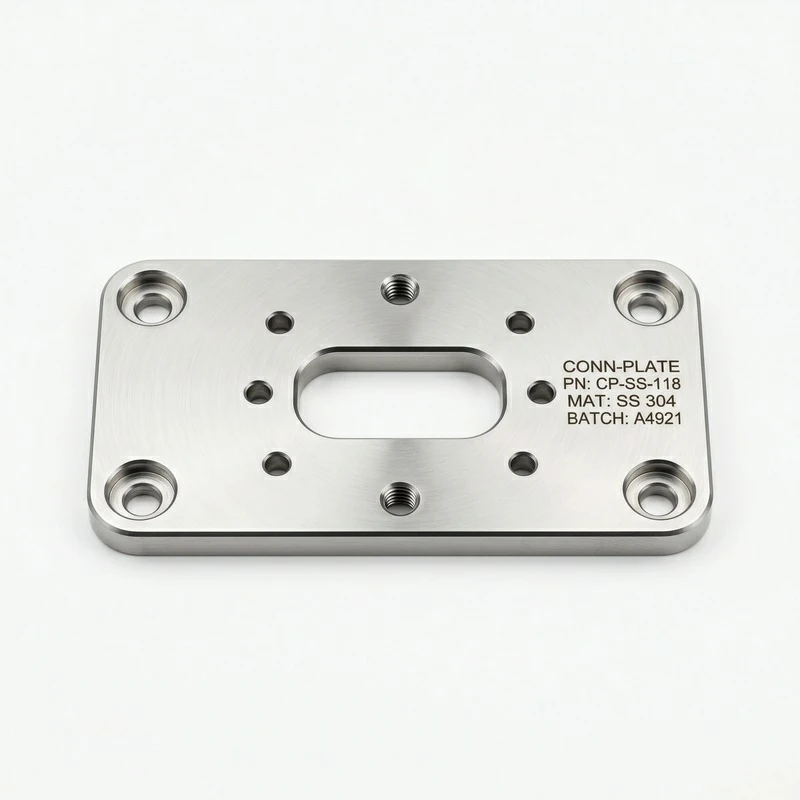

توفر ألواح التثبيت الفولاذية للمحركات والمضخات وعلب التروس منصة مسطحة وثابتة للتثبيت عليها. تمتص اللوحة الاهتزازات، وتتعامل مع عدم انتظام السطح في أساس التثبيت، وتنشئ واجهة تثبيت يمكن إزالتها-وإعادة استخدامها - وهو ما يهم عندما تحتاج المعدات إلى الخروج للخدمة. 1045 ويتعامل الفولاذ الكربوني 4140 مع معظم التطبيقات الصناعية. 304 والفولاذ المقاوم للصدأ 316 للبيئات التي قد يصدأ فيها الفولاذ الكربوني مما يؤدي في النهاية إلى الإضرار بدقة التثبيت. توفر الأسطح الأرضية استواءً دقيقًا لتطبيقات الدقة العالية-. يمنع طلاء الأكسيد الأسود أو الزنك الصدأ أثناء التخزين والشحن.

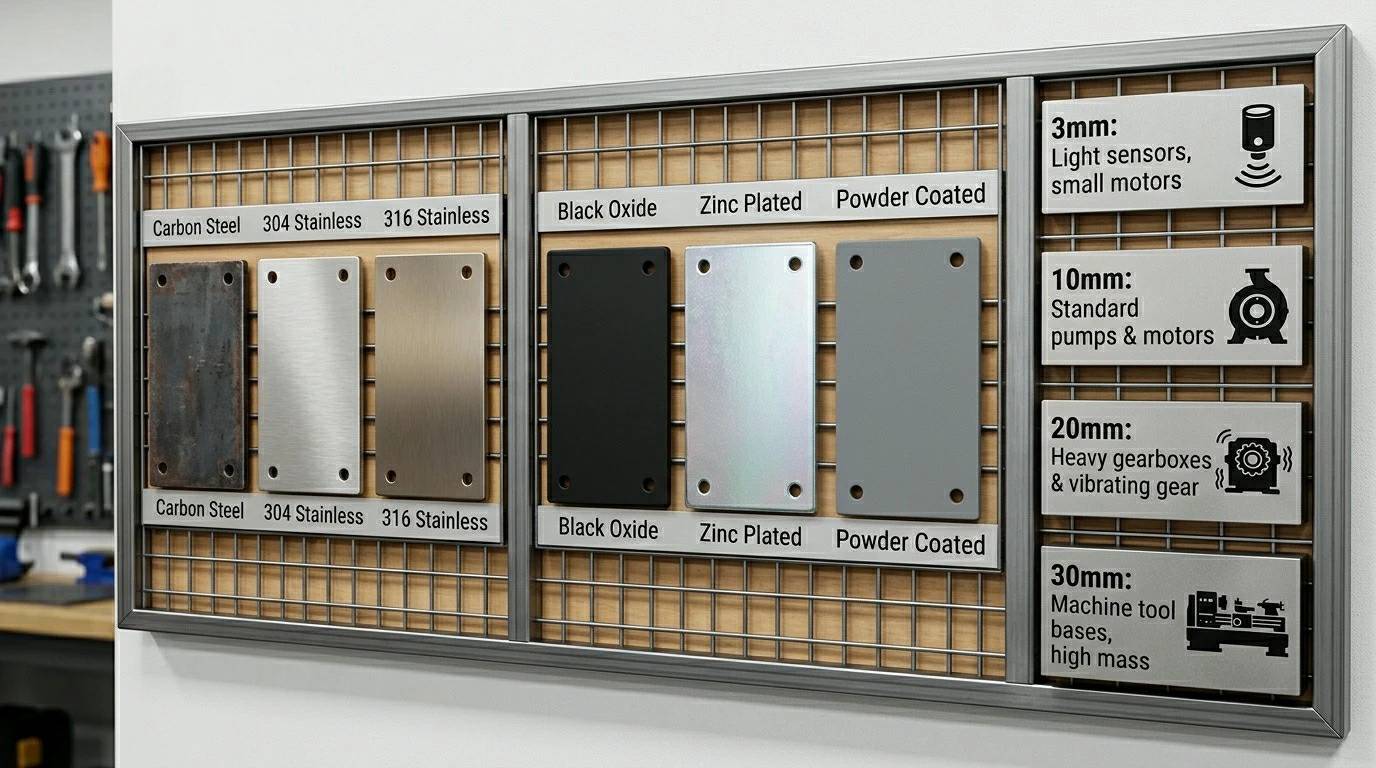

دليل اختيار السُمك
3–6 مم: المعدات الخفيفة، أجهزة الاستشعار، المحركات الصغيرة. 8–12 مم: المحركات والمضخات الصناعية القياسية. 15–25 مم: علب التروس الثقيلة، المحركات الكبيرة، معدات الاهتزاز. 30 مم: قواعد الأدوات الآلية حيث يتم تخميد الاهتزاز والمادة الكتلية.
التعليمات
س 1: موك؟
ج1: 10 قطع.
س2: التسامح؟
A2: ±0.1 مم قياسي. تتوفر تفاوتات أكثر صرامة تصل إلى ±0.02 مم.
س3: التشطيبات السطحية؟
A3: مطحون، أكسيد أسود، طلاء زنك، طلاء مسحوق.
س 4: التكوينات المخصصة؟
ج4: نعم. الأبعاد المخصصة، وأنماط ثقب التثبيت، وميزات التسوية.
س5: المواد؟
A5: الفولاذ الكربوني (1045، 4140) والفولاذ المقاوم للصدأ (304، 316).
س 6: نطاق السماكة؟
A6: من 3 مم إلى 30 مم حسب متطلبات الحمل والصلابة.
الجودة غير قابلة للتفاوض-في التصنيع الدقيق. يخضع كل مكون لفحص صارم في كل مرحلة من مراحل الإنتاج.
- الأيزو 9001:2015- نظام إدارة جودة معتمد يغطي التصميم والتصنيع والفحص
- فحص سي إم إم- قياس تنسيقي للأشكال الهندسية المعقدة والتفاوتات الضيقة
- قياس خشونة السطح- رسم بياني Ra وRz وRt مع كل تقرير فحص
- التخميل / التلميع الكهربائي- إجراءات ASTM A967 لمقاومة التآكل
- إمكانية تتبع المواد- تتبع رقم الحرارة من المادة الخام إلى الجزء النهائي
- فحص المادة الأولى (FAI)- تقرير كامل الأبعاد متضمن مع كل طلب جديد
من المواد الخام إلى المنتج النهائي، يتم التحكم في كل خطوة وتوثيقها:
- تحضير المواد- الخراطة/الطحن باستخدام الحاسب الآلي إلى الشكل القريب-من الشبكة
- المعالجة الحرارية- من خلال-التصلب أو تصلب الحالة-للقوة-الأجزاء الحرجة
- تحضير السطح- إزالة الشحوم والتنظيف بالأحماض وتنشيط الأسطح
- الطلاء الكهربائي- عملية حمام يتم التحكم فيها مع مراقبة السُمك
- الختم / الخبز- غلق بالكروم، أو غلق بأكسيد الألومنيوم، أو خبز تخفيف التقصف بالهيدروجين
- تقتيش- قياس سمك الطلاء واختبار الالتصاق والفحص البصري
- التعبئة والتغليف- تشذير وقائي، وتغليف VCI، وتغليف مضاد للتشوه-.
